Tip-Timing auf einem neuen Niveau - Lightning^32BTT

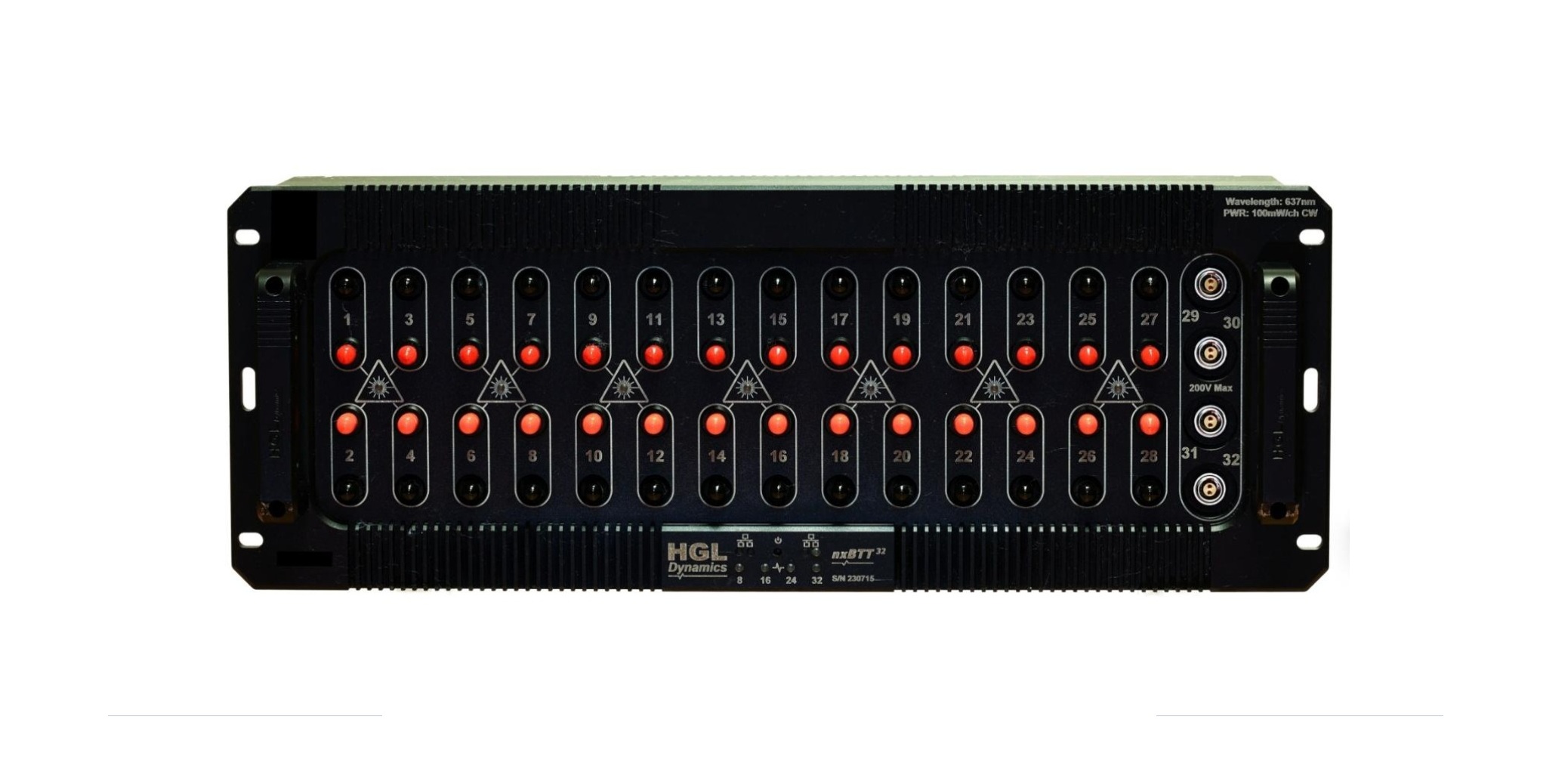

Das Lightning^32BTT-Modellist ein spezialisiertes Front-End-Modul mit 28 gepaarten Laser- und Fotodiodenkanälen. Jedes Modul verfügt über vier zusätzliche Spannungskanäle, zur Messung von allgemeine Spannungs- oder Drehzahlsignalen. Das Gerät ist auch mit anderen Kanalanzahlen und -Konfigurationen verfügbar. Fragen Sie uns einfach und wir finden die für Sie passende Lösung!

Das Lightning^32BTTist für den Einsatz in rauen Umgebungsbedingungen, für Messungen in Testzellumgebungen in der Nähe der zu testenden Maschine sowie für zivile Flugtestumgebungen, konzipiert. Hierzu zählen:

• Höhen bis zu 60.000ft (20.000 m),

• Temperaturen von –55 bis 80 °C (Laser aktiv bei –10 bis +50 °C)

• Explosionsgefahr, Sand/Staub, Salznebel und Luftfeuchtigkeit bis 100 % r. F.

• Umgebungen mit korrosiven Flüssigkeiten, einschließlich Schmiermitteln, Kraftstoffen, Lösungsmitteln usw.

• Wasserdicht nachIP65

• Vibration gemäßDO160G Kat. R Kurve C1

• Starke Lärmbelastung (160 dB+ Mil-Std 810H)

‍

Hauptmerkmale

• 28 Laser- / Photodiodenkanäle (0,1 – 100mW)
• 4 analoge Kanäle für Drehzahl, Spannung, etc. (100mV – 100V)
• 16bit ADC mit 10MHz Abtastrate pro Kanal
• 9-36V Spannungsversorgung (auch per PoE)
• Skalierbare Architektur für mehr Messkanäle
• Kein aktive Kühlung notwendig
• Umgebungsgeschützt nach DO160G-Standards

Tip-Timing neu gedacht

Das Lightning^32BTTkann in zwei Modi betrieben werden:

1. Streaming– hierbei werden die rohen 10-MHz-ADC-Daten direkt vom Gerät an einen (odermehrere) PC-Hosts zur Verarbeitung übertragen.

2. BTT – hierbei führt die Firmware im Gerät alle erforderlichen Operationen durch, um die Zeitstempel der Drehzahl- und Blade-Passing-Signale mit einer Auflösung von 1ns zu ermitteln. Diese aufbereiteten Daten werden an den Remote-Host gesendeten, wodurch eine geringere Datenrate möglich ist, ohne auf wichtige Informationen zu verzichten.

Mehr Informationen zu diesem Thema sowie zu den Verfügbaren Optionen finden Sie in unserer Produktbroschüre.

‍
