Die Traversierung oder das Verfahren von Messsonden ist ein zentraler Prozess in verschiedenen technischen und wissenschaftlichen Bereichen, insbesondere in der Strömungsmechanik, der Materialprüfung und der Umweltüberwachung. Doch was versteht man genau unter „Traversierung“ und warum ist sie so wichtig? In diesem Blogbeitrag geben wir einen umfassenden Einblick in das Thema.

Was bedeutet Traversierung?

Der Begriff „Traversierung“ stammt vom französischen Wort „traverser“ ab, was „durchqueren“ oder „überqueren“ bedeutet. In der Messtechnik beschreibt Traversierung die systematische Bewegung einer Messsonde durch einen Messbereich, um dort an verschiedenen Positionen Messwerte zu erfassen. Dabei wird die Sonde entlang vorgegebener Achsen oder Bahnen bewegt, um ein detailliertes Bild des Messfeldes zu erhalten.

Anwendungsgebiete der Traversierung von Messsonden

• Strömungsmesstechnik: In der Strömungsmechanik werden Messsonden, wie Drucksonden oder Hitzdraht-Anemometer, traversiert, um Geschwindigkeitsprofile, Druckverteilungen oder Turbulenzparameter in Rohrleitungen, Kanälen oder um Objekte herum zu erfassen.

• Materialprüfung: Ultraschallsonden werden traversiert, um Materialfehler oder Schichtdicken an verschiedenen Stellen eines Werkstücks zu messen.

• Umweltüberwachung: Sensoren zur Messung von Schadstoffen oder Temperatur können in einem Messfeld traversiert werden, um räumliche Verteilungen zu erfassen.

Wie funktioniert die Traversierung?

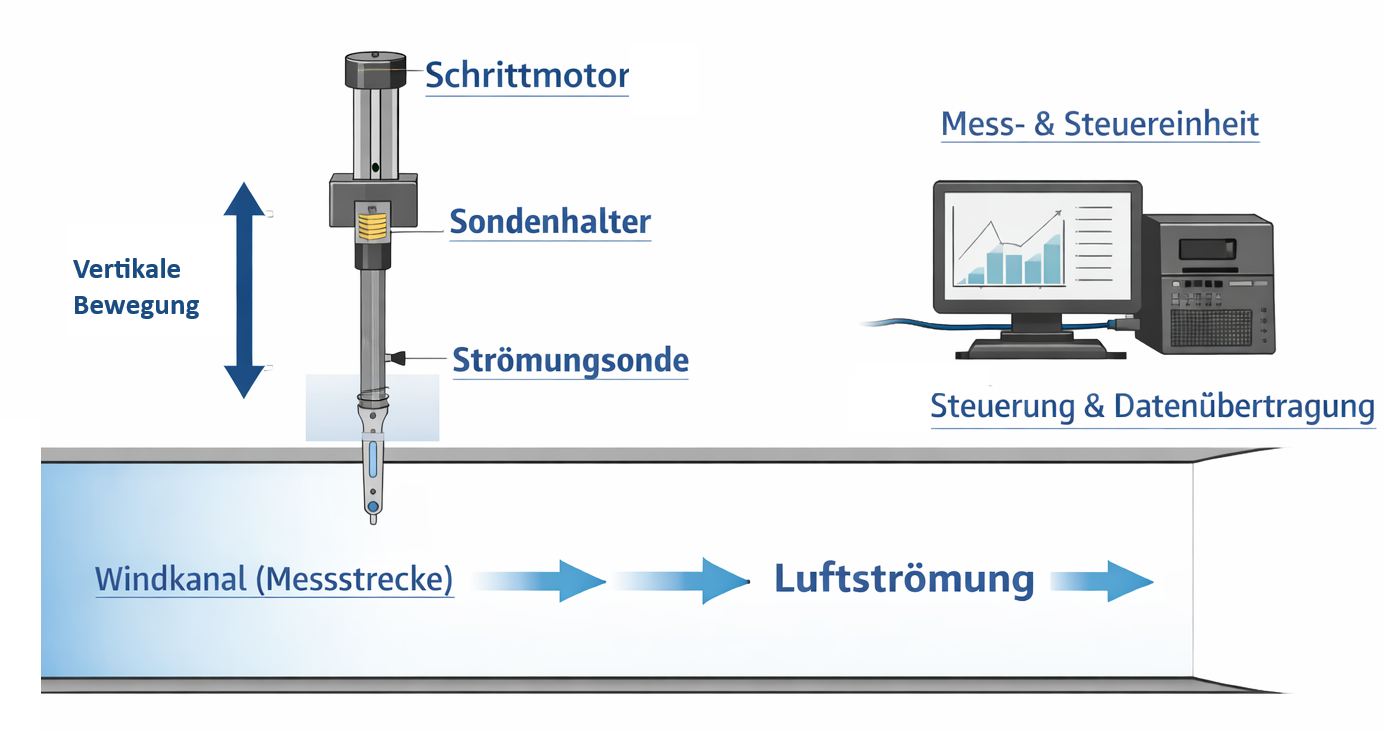

Die Traversierung erfolgt meist mit Hilfe von mechanischen Vorrichtungen, sogenannten Traversensystemen. Diese können manuell, halbautomatisch oder vollautomatisch gesteuert werden. Moderne Systeme bieten eine hohe Präzision und Wiederholbarkeit der Positionierung.

• Manuelle Traversierung: Die Sonde wird von einem Bediener an verschiedene Positionen gebracht. Diese Methode ist einfach, aber zeitaufwendig und weniger präzise.

• Automatische Traversierung: Motorisierte Achsen bewegen die Sonde nach vorgegebenen Koordinaten. Dies ermöglicht schnelle, genaue und reproduzierbare Messungen.

Vorteile der Traversierung

• Detaillierte Messdaten: Durch das Erfassen von Werten an vielen Positionen entsteht ein umfassendes Bild des Messfeldes.

• Erkennung von Inhomogenitäten: Traversierte Messungen helfen, lokale Abweichungen oder Fehler zu identifizieren.

• Optimierung von Prozessen: In der Strömungsmechanik können z.B. Strömungsprofile optimiert werden, indem man die Traversierungsergebnisse analysiert.

• Kosten: Obwohl es bereits viele günstige und kleine Sensoren gibt, können in Spezialanwendungen mit schwierigen Umgebungsbedingungen die Sensoren sehr teuer sein. Hier stellt die Traversierung eine kostengünstigere Option dar als ein Array mit vielen Einzelsensoren.

• Fehlereinfluss: Fest installierte Sensoren, erst recht Sensorfelder können erheblich das Messergebnis oder gar die Funktion des Messobjektes verfälschen. Beispielhaft können die Einflüsse Verschattung oder Strömungsumlenkung genannt werden. Mit traversierbarer Sensorik kann der Einfluss reduziert und durch Vergleiche quantifiziert werden. Im Normalbetrieb kann die Sonde auch komplett aus dem Wirkungsfeld herausgefahren werden.

Bedeutung der zeitlichen und örtlichen Zuordnung zur Messposition

Eine präzise Traversierung erfordert nicht nur die exakte Positionierung der Messsonde, sondern auch die korrekte zeitliche Zuordnung der Messdaten zu den jeweiligen Messpunkten. Nur so lassen sich aussagekräftige und reproduzierbare Ergebnisse erzielen.

• Örtliche Zuordnung: Die genaue Kenntnis der Position der Messsonde im Messfeld ist essenziell, um die Messwerte korrekt zu interpretieren. Ungenauigkeiten bei der Positionsbestimmung führen zu Verzerrungen im Messprofil und können Fehlentscheidungen bei der Analyse und Optimierung nach sich ziehen.

• Zeitliche Zuordnung: Besonders bei dynamischen Messungen, etwa in strömenden Medien oder bei sich ändernden Umgebungsbedingungen, ist es wichtig, die Messdaten zeitlich exakt zu erfassen. Die Synchronisation von Messwerten und Positionen gewährleistet, dass Veränderungen im Messfeld korrekt erfasst und zugeordnet werden.

Wir empfehlen daher den Einsatz von Traversensystemen mit integrierter Positions- und Zeitmessung sowie die Verwendung geeigneter Softwarelösungen zur Datenanalyse. So profitieren Sie von einer hohen Messgenauigkeit und zuverlässigen Ergebnissen.

Unterscheidungen bei Traversiergeräten und Verfahreinheiten

Traversiergeräte und Verfahreinheiten unterscheiden sich in ihrer Bauart, Steuerung und Einsatzmöglichkeiten. Die Auswahl des geeigneten Systems hängt von den Anforderungen der Messaufgabe, der Messumgebung und der gewünschten Präzision ab. Im Folgenden geben wir einen Überblick über die wichtigsten Unterscheidungsmerkmale.

1. Nach Steuerungsart

• Manuelle Verfahreinheiten: Die Sonde wird von Hand positioniert. Diese Geräte sind kostengünstig und flexibel, eignen sich jedoch vor allem für einfache oder seltene Messungen mit geringem Präzisionsbedarf.

• Halbautomatische Verfahreinheiten: Die Bewegung erfolgt motorisch, die Steuerung kann manuell oder teilautomatisch erfolgen. Diese Systeme bieten eine bessere Wiederholgenauigkeit und erleichtern die Traversierung.

• Vollautomatische Verfahreinheiten: Komplett motorisiert und computergesteuert. Sie ermöglichen präzise, reproduzierbare Bewegungen entlang vorgegebener Bahnen und sind ideal für umfangreiche Messprogramme.

2. Nach Bewegungsachsen

• Einachsige Systeme: Traversieren die Sonde entlang einer einzigen Achse. Geeignet für einfache Messaufgaben oder lineare Messfelder.

• Mehrachsige Systeme: Bieten Bewegungen in zwei oder mehr Achsen (z. B. X-Y, X-Y-Z). Diese ermöglichen komplexe Messmuster und die Erfassung von Messdaten in größeren oder dreidimensionalen Messfeldern.

• Weitere Positionierungsmöglichkeiten können durch Rotationsachsen realisiert werden. Neben der linearen Verfahrung kann die Sonde dann auch gedreht werden.

3. Nach Bauform und Einsatzbereich

• Tisch- oder Laborsysteme: Kompakte Verfahreinheiten für den Einsatz im Labor oder an Prüfständen. Sie zeichnen sich durch hohe Präzision und Stabilität aus.

• Robuste Industrielösungen: Für den Einsatz in rauen Umgebungen, z. B. in der Fertigung oder im Außeneinsatz. Diese Systeme sind widerstandsfähig gegenüber Staub, Feuchtigkeit und Vibrationen.

• Speziallösungen: Maßgeschneiderte Traversiergeräte für spezielle Anwendungen, etwa mit integrierter Kühlung, Vakuumtauglichkeit oder besonderen Messsondenhalterungen.

4. Nach Antriebstechnik

• Elektrische Antriebe: Häufig eingesetzt wegen einfacher Steuerung, hoher Genauigkeit und Wartungsfreundlichkeit.

• Pneumatische oder hydraulische Antriebe: Werden bei speziellen Anforderungen an Kraft und Geschwindigkeit verwendet, sind jedoch wartungsintensiver.

Die Wahl des passenden Traversiergeräts ist entscheidend für die Qualität der Messungen. Wir beraten Sie gern bei der Auswahl und Integration in Ihre Messprozesse, um optimale Ergebnisse zu erzielen.

Herausforderungen und Tipps

• Kalibrierung: Die Messsonde und das Traversensystem müssen regelmäßig kalibriert werden, um genaue Ergebnisse zu gewährleisten.

• Umgebungseinflüsse: Temperatur, Vibrationen oder elektromagnetische Störungen können die Messungen beeinflussen.

• Datenmanagement: Die große Menge an Messdaten erfordert geeignete Software zur Auswertung und Visualisierung.

• Position und Sensordaten: Die Sensordaten müssen exakt der jeweiligen Verfahrposition und Sondenausrichtung zugeordnet werden können. Daher muss die Traverse über entsprechende metrische Messgeräte verfügen.

Fazit

Die Traversierung von Messsonden ist eine bewährte Methode, um präzise und umfassende Messdaten in verschiedensten Anwendungen zu gewinnen. Durch die systematische Bewegung der Sonde können komplexe Messfelder detailliert analysiert und wichtige Erkenntnisse gewonnen werden. Ob in der Forschung, Entwicklung oder Qualitätssicherung – die Traversierung bleibt ein unverzichtbares Werkzeug der Messtechnik.
